PRODUCT AND SERVICES
- RENTAL RIG (42 RIG)
- TOP DRIVE
- FISHING
- CORING
- H2S MONITORING
- WATER PUMP
- PUSAT LOGISTIK BERIKAT (PLB)
- DIRECTIONAL DRILLING
- INTEGRATED PROJECT MANAGEMENT (IPM)
- INDONESIA DRILLING TRAINING CENTER (IDTC)
- AERATED DRILLING UNIT
- PIPE MANAGEMENT
- DOWN HOLE TOOLS
- BLOW OUT PREVENTOR (BOP)
- DRILLING FLUID CHEMICALS
- UNDER BALANCE DRILLING
- COMPLETION
- REPACK
- WELL ABANDONE
- WELL CONTROL
- REAL TIME PRODUCTION MONITORING
- CASING DRIVE SYSTEM (CDS)
- MUD LOGGING
- CEMENTING SERVICES
- RUNNING CASING SERVICES
- POWER GENERATOR
- WELL HEAD & X-MAS TREE

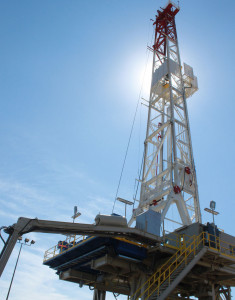

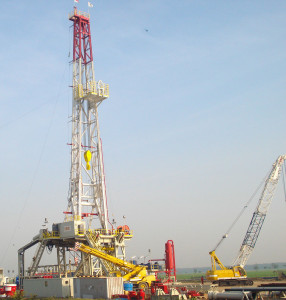

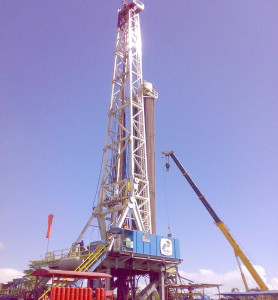

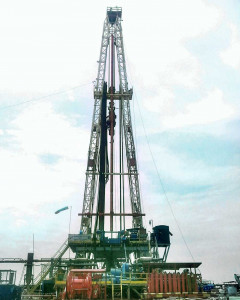

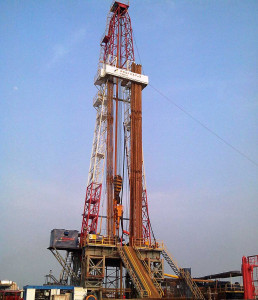

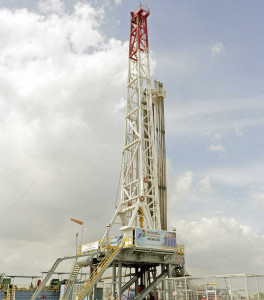

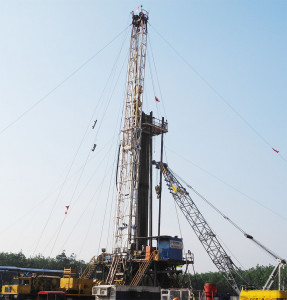

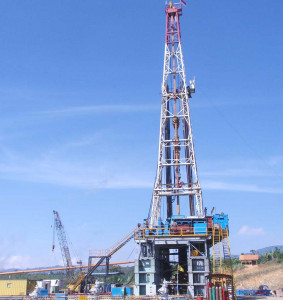

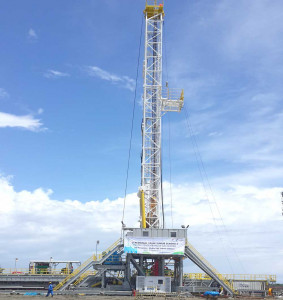

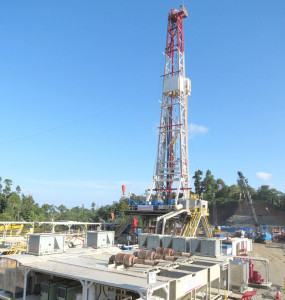

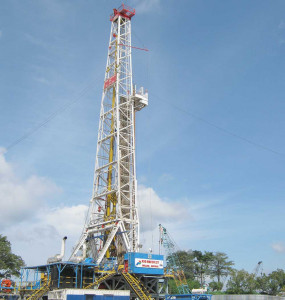

LARGE RIGS (1200 - 1500)

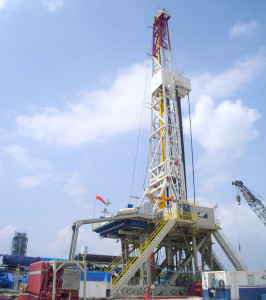

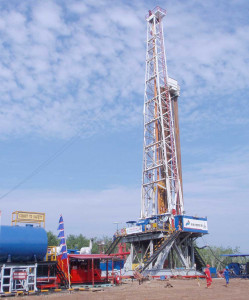

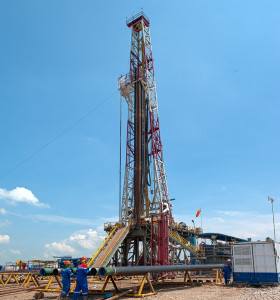

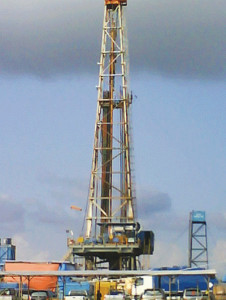

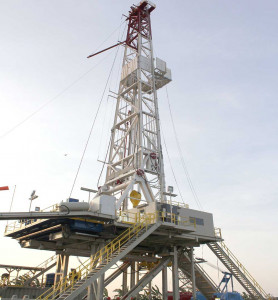

MEDIUM RIGS (750 - 1000)

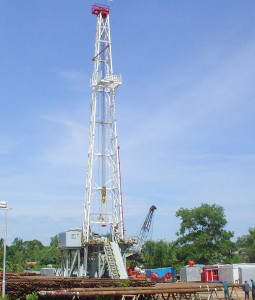

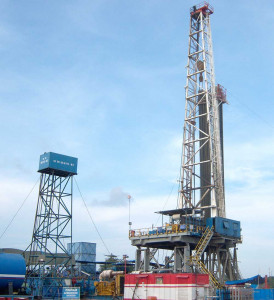

SMALL RIGS (250 - 500)

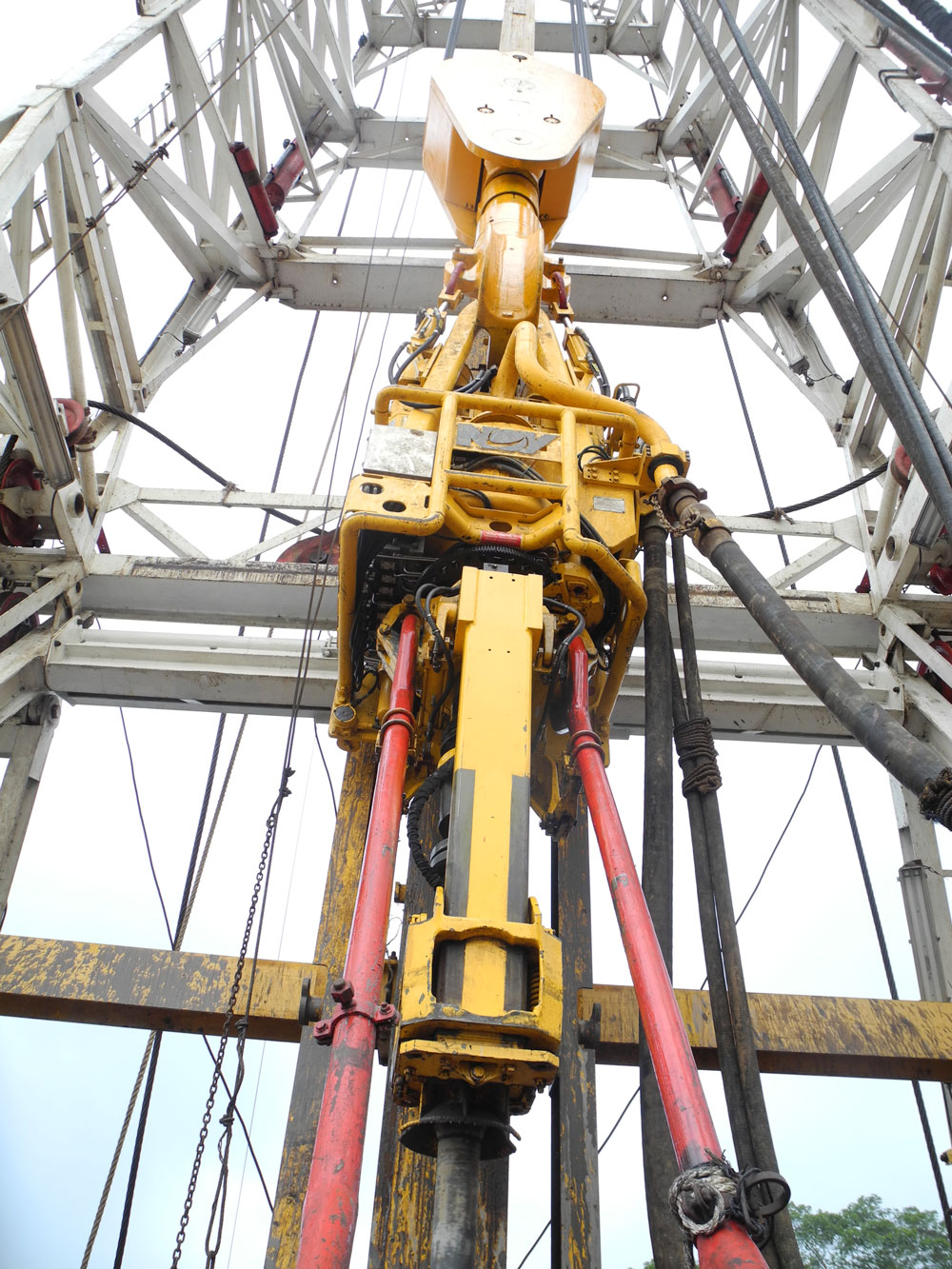

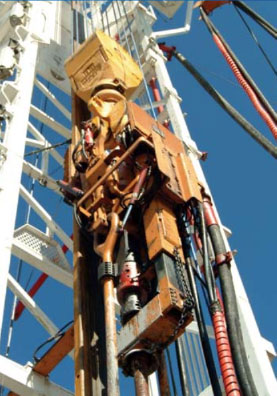

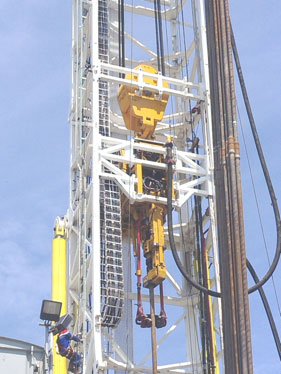

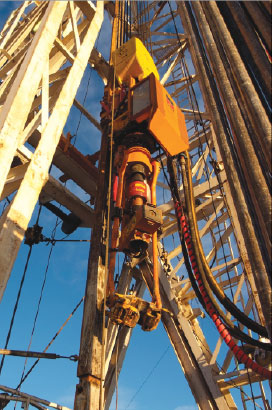

TOP DRIVE
Penggunaan top drive dapat membuat kegiatan pengeboran lebih cepat, efisien, dan juga lebih hemat. PDSI pun selalu menggunakan peralatan ini di setiap lapangan pengeborannya. Di tahun 2016, PDSI memiliki sebanyak 22 unit top drive. Dari jumlah tersebut, 14 unit berkapasitas 500 ton, sementara 8 unit lainnya berkapasitas 250 ton.Terhitung sejak tahun 2017, PDSI menyatukan unit usaha top drive ke dalam jasa penyewaan rig. Dengan begitu, rencana kerja top drive masuk ke dalam setiap rencana kerja rig. Dari 22 unit top drive, hampir setengahnya dipergunakan di wilayah kerja Pertamina EP, sementara sebagian lainnya di Pertamina Geothermal Energy.

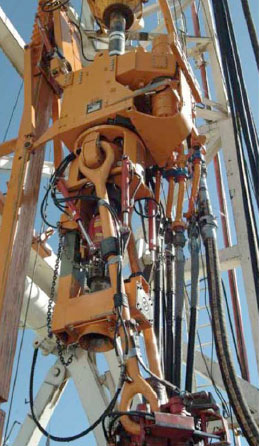

TESCO 500 TON
| Manufacture | TESCO |
|---|---|
| Type | HCIS (Hydraulic Compact Integrated Swivel) |
| Year of built | 2008 |
| TDS ID PDSI | 02, 03 |
| Lifting Capacity | 500 Ton |
| Drive | Hydraulic System |
| Power | 1250 HP |
| Maks. RPM | 240 rpm |
| Maks. Makeup / Breakout Torque | 52.800 ft.lbs |
| Maks. Drill Torque | 34,400 ft.lbs @100 rpm |
TESCO 250 TON
| Manufacture | TESCO |
|---|---|
| Type | HMI (Hydraulic Mini Integrated) |
| Year of built | 2001 |
| TDS ID PDSI | 04 |
| Lifting Capacity | 250 Ton |
| Drive | Hydraulic System |
| Power | 475 HP |
| Maks. RPM | 170 rpm |
| Maks. Makeup / Breakout Torque | 21.000 ft.lbs |
| Maks. Drill Torque | 13,500 ft.lbs @100 rpm |
TESCO 250 TON
| Manufacture | TESCO |
|---|---|
| Type | HXI (Hydraulic Extreme Integrated) |
| Year of built | 2011 |
| TDS ID PDSI | 05, 06 |
| Lifting Capacity | 250 Ton |
| Drive | Hydraulic System |
| Power | 700 HP |
| Maks. RPM | 200 rpm |
| Maks. Makeup / Breakout Torque | 32.000 ft.lbs |
| Maks. Drill Torque | 21,000 ft.lbs @100 rpm |

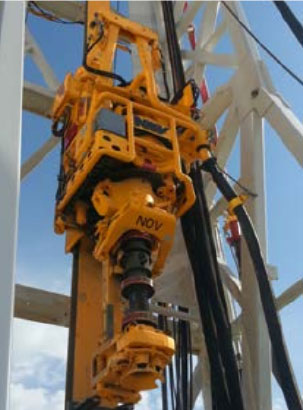

NOV 250 TON
| Manufacture | NOV |
|---|---|
| Type | TDS10-SH |
| Year of built | 2012, 2013 |
| TDS ID PDSI | 09, 17, 18 |
| Lifting Capacity | 250 Ton |
| Drive | Electric System |
| Power | 400 HP |
| Maks. RPM | 180 rpm |
| Maks. Makeup / Breakout Torque | 42.000 ft.lbs |
| Maks. Drill Torque | 22,000 ft.lbs @90 rpm |

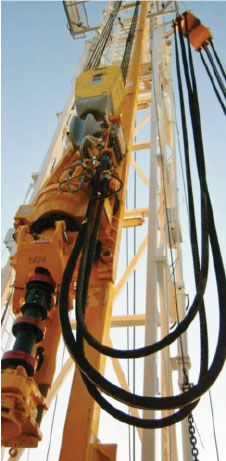

NOV 500 TON
| Manufacture | NOV |
|---|---|
| Type | TDS11-SA |
| Year of built | 2012, 2013, 2014, 2017 |
| TDS ID PDSI | 10, 14, 15, 16, 19, 20, 21, 22, 27 |
| Lifting Capacity | 500 Ton |
| Drive | Electric System |
| Power | 800 HP |
| Maks. RPM | 225 rpm |
| Maks. Makeup / Breakout Torque | 55.000 ft.lbs |
| Maks. Drill Torque | 37,500 ft.lbs @125 rpm |
CANRIG 500 TON
| Manufacture | CANRIG |
|---|---|
| Type | 1250-AC |
| Year of built | 2012 |
| TDS ID PDSI | 11 |
| Lifting Capacity | 500 Ton |
| Drive | Electric System |
| Power | 1250 HP |
| Maks. RPM | 265 rpm |
| Maks. Makeup / Breakout Torque | 71.000 ft.lbs |
| Maks. Drill Torque | 51,400 ft.lbs @120 rpm |

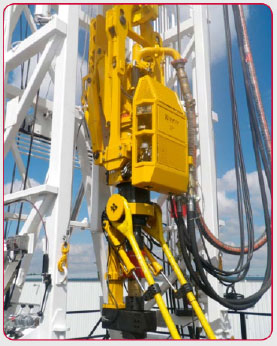

WARRIOR 250 TON
| Manufacture | WARRIOR |
|---|---|
| Type | 250H-14HR |
| Year of built | 2013 |
| TDS ID PDSI | 12, 13 |
| Lifting Capacity | 250 Ton |
| Drive | Hydraulic System |
| Power | 630 HP |
| Maks. RPM | 180 rpm |
| Maks. Makeup / Breakout Torque | 32.000 ft.lbs |
| Maks. Drill Torque | 26,000 ft.lbs @85 rpm |

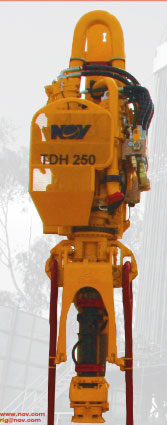

NOV 250 TON
| Manufacture | NOV |
|---|---|
| Type | TDH250 |
| Year of built | 2017 |
| TDS ID PDSI | 23, 24, 25, 26 |
| Lifting Capacity | 250 Ton |
| Drive | Hydraulic System |
| Power | 630 HP |
| Maks. RPM | 200 rpm |
| Maks. Makeup / Breakout Torque | 43.000 ft.lbs |
| Maks. Drill Torque | 23,000 ft.lbs @100 rpm |

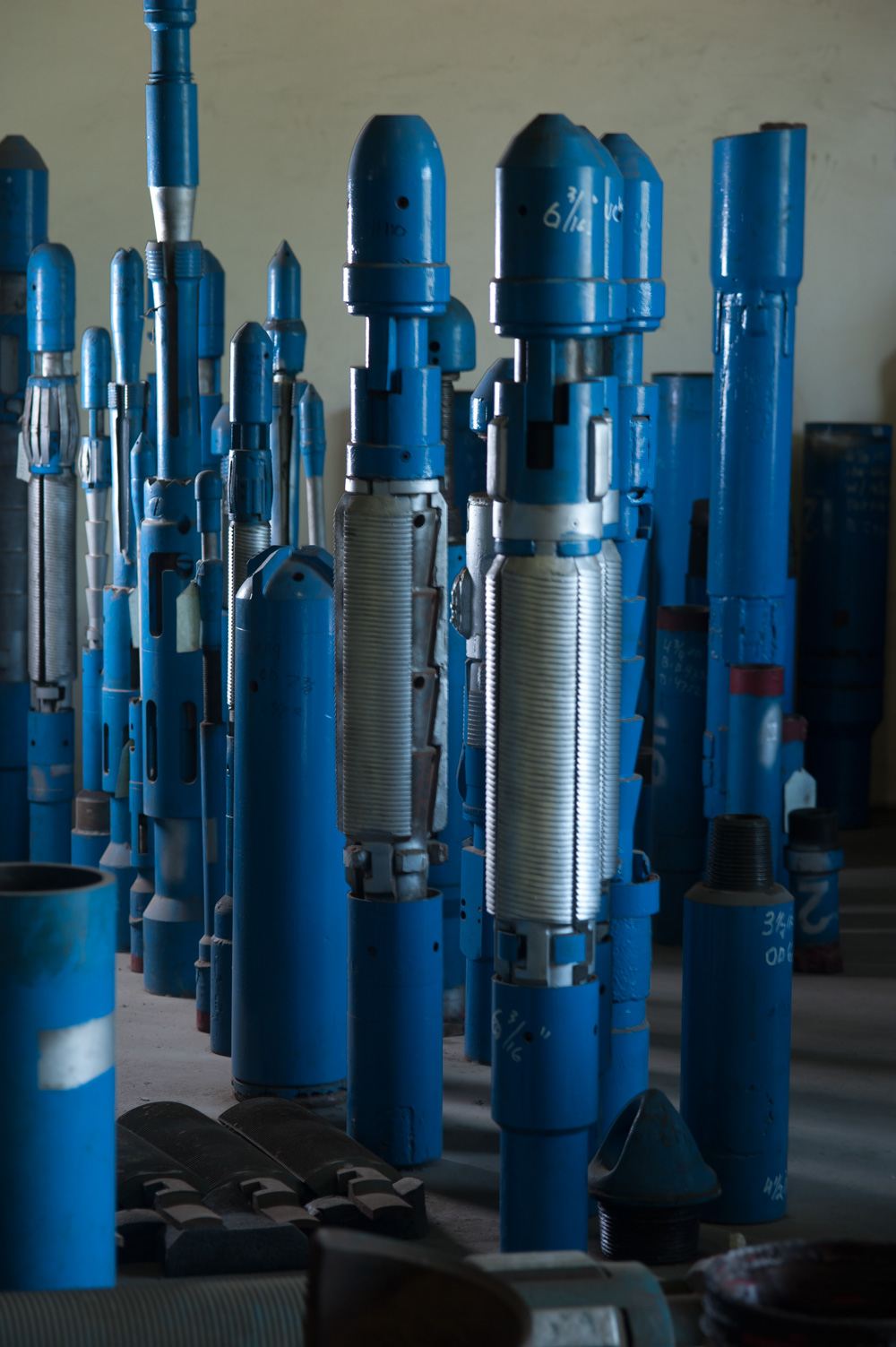

FISHING SPECIALIST
Dalam pengeboran tidak tertutup kemungkinan terlepas atau tertinggalnya peralatan di dalam lubang, sehingga diperlukan tindakan memancing (fishing jobs). Untuk proses tersebut diperlukan jenis, ukuran, dan bentuk peralatan pancing (fishing tools) yang sesuai dengan lubang pengeboran.PDSI memiliki peralatan pancing dalam berbagai ukuran dan jenis. Keberadaan peralatan fishing standard ini untuk melengkapi peralatan rig sesuai yang dipersyaratkan.

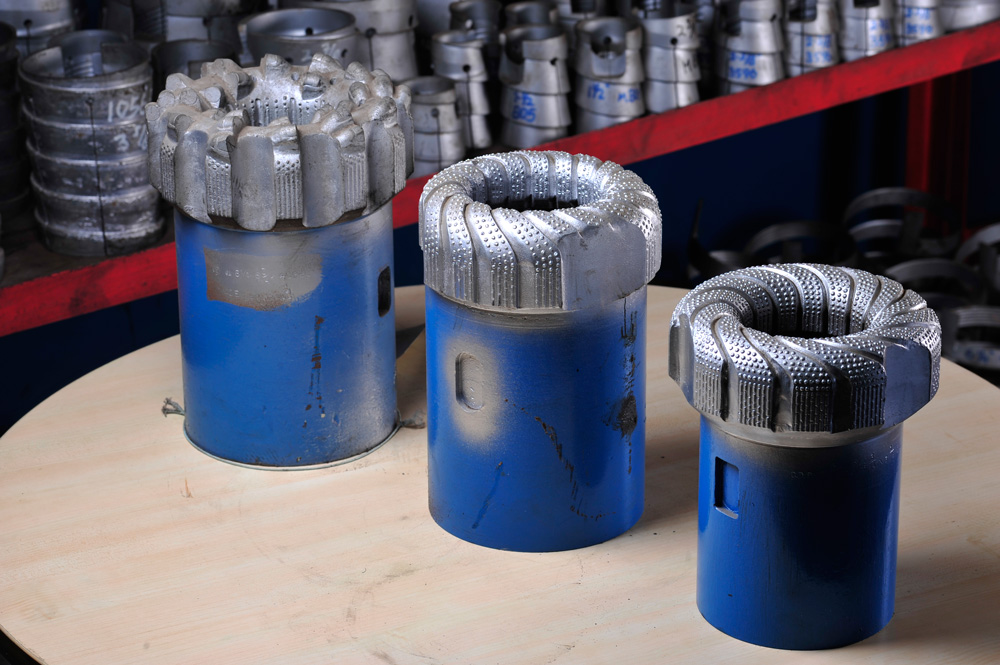

CORING SPECIALIST
Untuk memastikan ada atau tidaknya hidrokarbon atau lapisan produktif pada suatu formasi diperlukan kegiatan coring yang cermat. Sejak tahun 2015, PDSI telah mengembangkan kompetensi personilnya untuk melakukan pekerjaan tersebut. Guna menggenapi layanan, PDSI juga memiliki peralatan coring job sebanyak 6 set yang terdiri dari 3 set coring tools dengan ukuran 6-3/4” dan 3 set coring tools dengan ukuran 5-3/4”.
Core Barrel Data Sheet
Foothills
- Item : 6-3/4" x 4"
- Length : 30 ft (9 m)
- Outer Tube : 6-3/4" x 5-3/8"
- Inner Tube : 4-3/4" x 4-1/4"
- Top Connection : 4-1/2" IF
- Steel Ball Size : 1.250"
- Core Size OD : 4"
- Weight (Gross) lbs :
- Recommended Max. Pull : 275,000
- Maximum Torque (ft-lbs) :
- Makeup Torque (ft-lbs) : 9,500
Christensen
250P
- Item : 6-3/4" x 4"
- Length : 30 ft (9 m)
- Outer Tube : 6-3/4" x 5-3/8"
- Inner Tube : 4-3/4" x 4-1/4"
- Top Connection : 4-1/2" IF
- Steel Ball Size : 1.250"
- Core Size OD : 4"
- Weight (Gross) lbs : 4,240
- Recommended Max. Pull : 407,000
- Maximum Torque (ft-lbs) : 20,632
- Makeup Torque (ft-lbs) : 11,100
H2S MONITORING
Keberadaan gas H2S (hidrogen sulfida) di area pengeboran merupakan bahaya yang serius dan mematikan, sehingga pendeteksian dan pemantauannya menjadi sangat penting. Saat ini PDSI memiliki 6 unit H2S Monitoring. Peralatan tersebut beroperasi untuk mendukung kebutuhan proyek pengeboran geothermal semi IPM di Pertamina Geothermal Energy (PGE).WATER PUMP

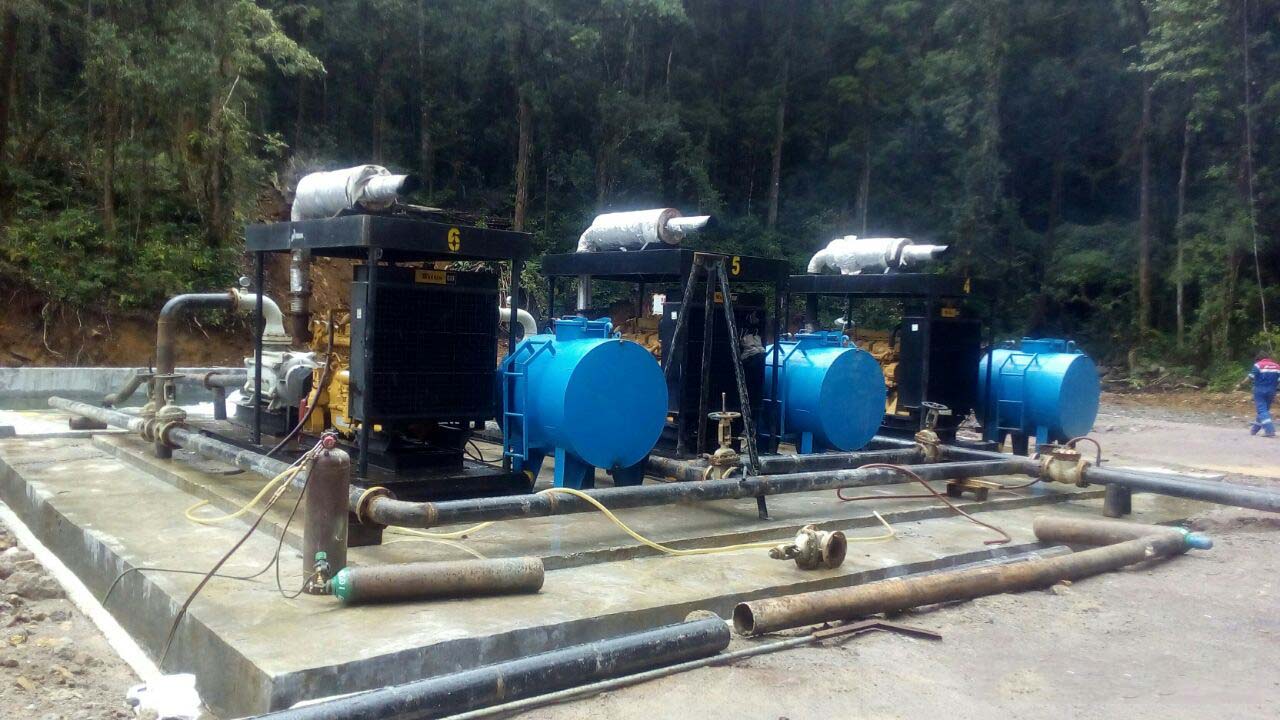

Water pump adalah unit peralatan penunjang pemboran yang berfungsi sebagai pemasok air untuk keperluan di lokasi pemboran. Water pump mengirimkan air dengan volume yang cukup dari sumber air ke lokasi pemboran. Air di lokasi pemboran harus tersedia dengan jumlah cukup, baik pada saat beroperasi normal maupun pada saat terjadi loss sirkulasi baik partial maupun total loss. Oleh karena itu unit water pump harus memiliki kemampuan untuk mengirimkan air dalam debit cukup sesuai dipersyaratkan.
MULTISTAGE CENTRIFUGAL PUMP
Saat ini PDSI sudah memiliki 6 unit water pump, dengan spesifikasi sebagai berikut :
6
Unit
Engine
- Merek : Caterpillar
- Type : CAT 3406 C DITA
- Year : 2014
- Horse Power : 380 – 440 HP
- COO : USA
Pompa
- Merek : Mud King
- Type : MKC-5-243
- Year : 2014
- Total Head : 345 m
- Capacity : 950 GPM / 3591 lpm
- Working Pressure : 500 psi
- Speed : 1800 RPM
- Impeller Dia : 363 mm
- Casing : Stainless Steel (SS304)
- Diffuser : Stainless Steel (SS316)
- Impeler Material : Stainless Steel (SS304)
- Shaft : Stainless Steel (SS316)
-
Spesifikasi Per Pompa
PDSIMud King MKC-5-243
Capacity 950 GPM / 3591 lpm
Impeler Material : Stainless Steel (SS304)CAT 3406 C DITA , th 2014, USA
Flow meter 6” , 1 ea
Foot Valves sizes 8” , 2 ea,
Fuel Tanks c/w level gauge, capacity 1000 liter with mini skid, separate from unit skid
Section lines, elbows, reducers, flange c/w nuts, bolts and ring gaskets

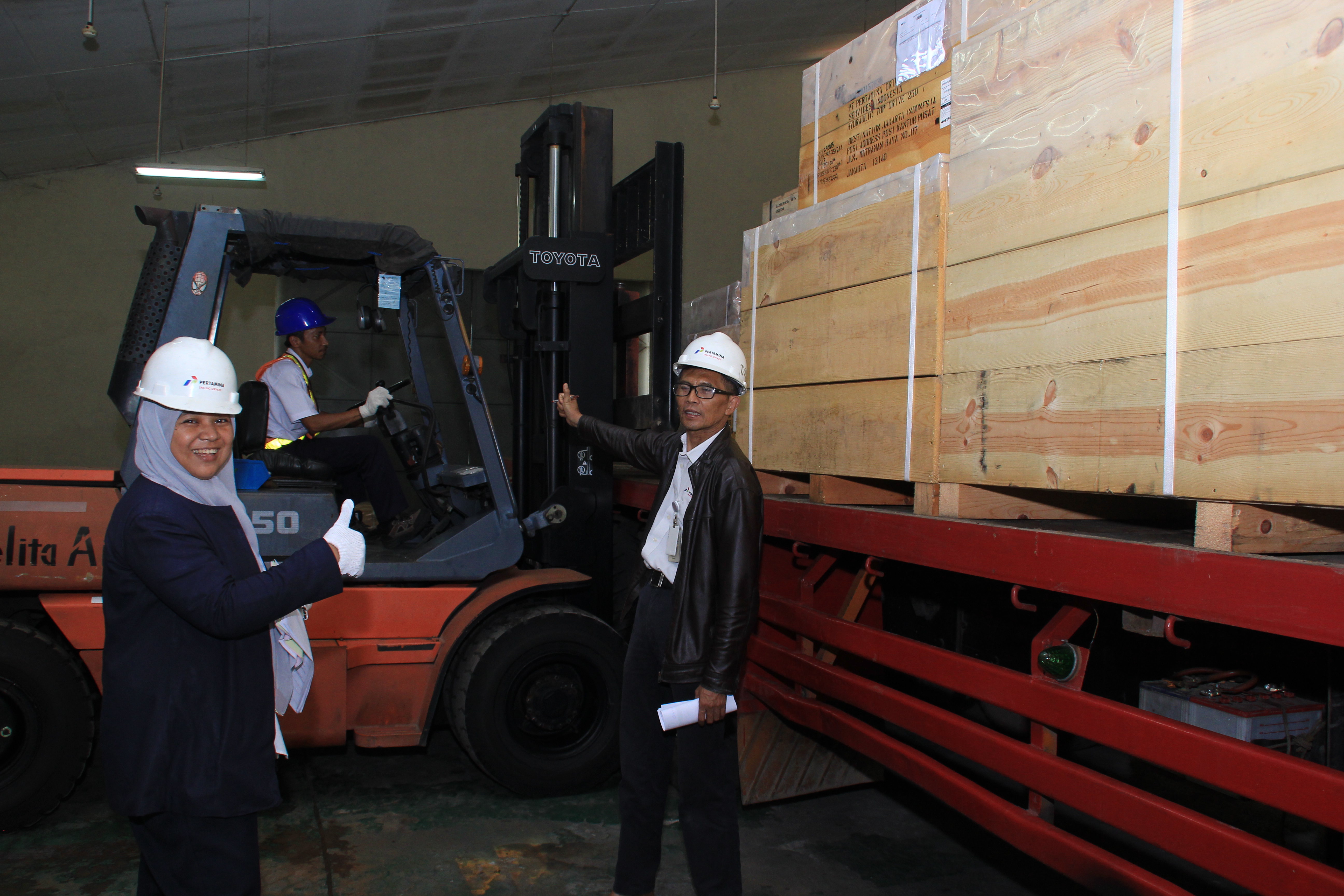

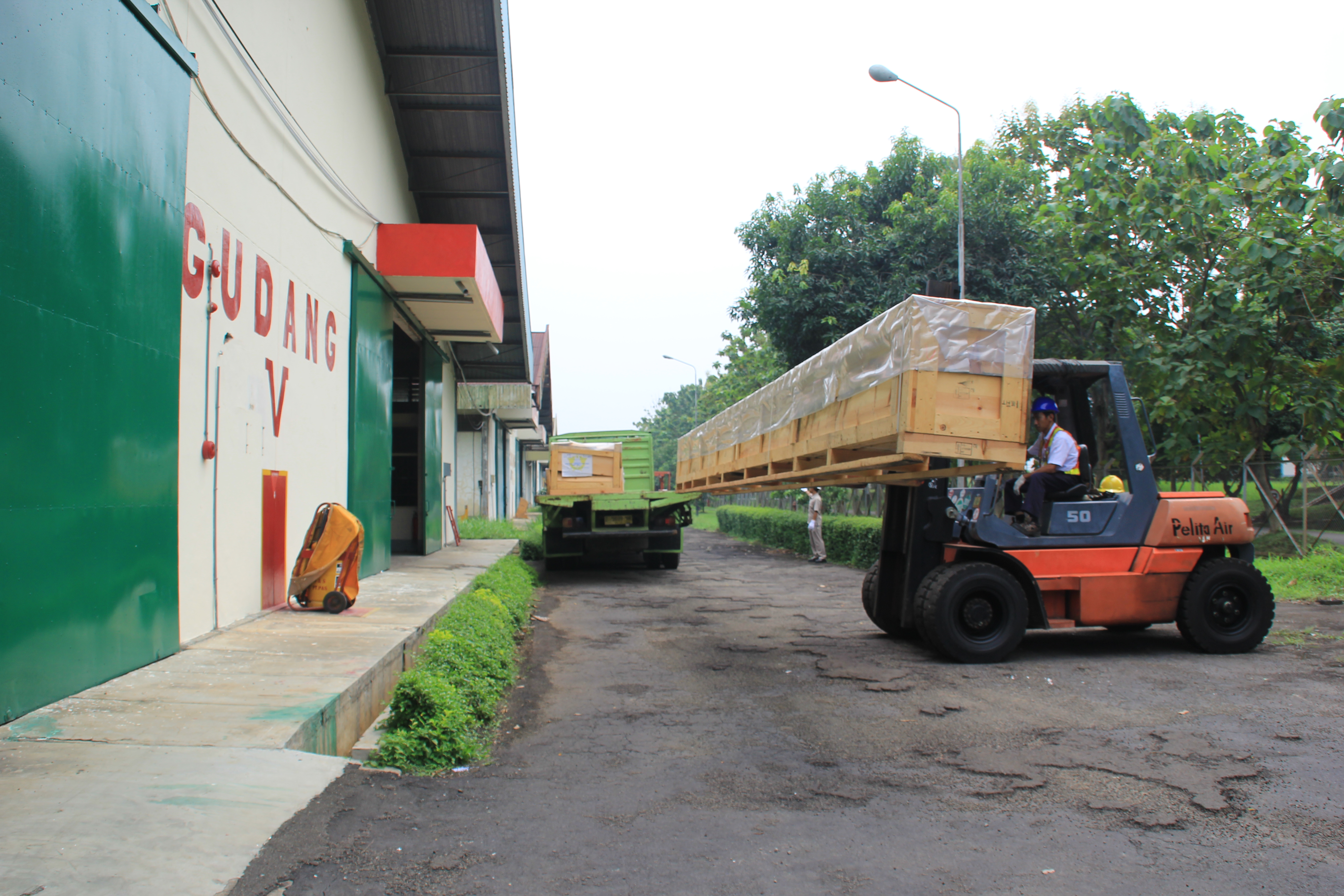

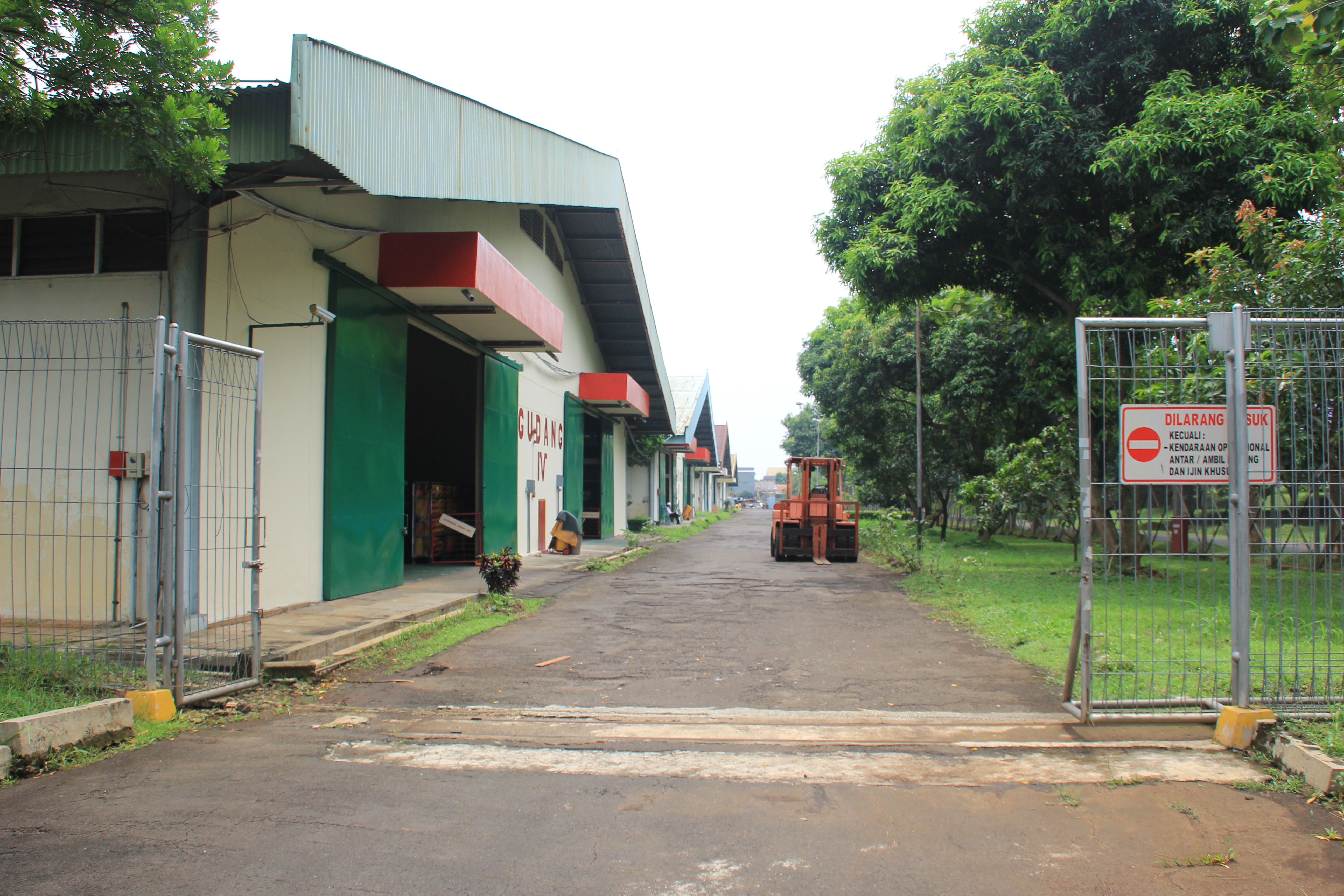

PUSAT LOGISTIK BERIKAT (PLB)
Dengan harapan dapat mendukung terciptanya efisiensi operasional migas bagi seluruh pelakunya, PDSI membuka dan mengelola Pusat Logistik Berikat (PLB) pendukung industri migas dan panas bumi. PLB tahap I PDSI berlokasi di Gudang PT Pelita Air Service (PT PAS) Pondok Cabe, Pamulang, sementara PLB tahap II direncanakan berlokasi di Samarinda, Kalimantan.
DIRECTIONAL DRILLING

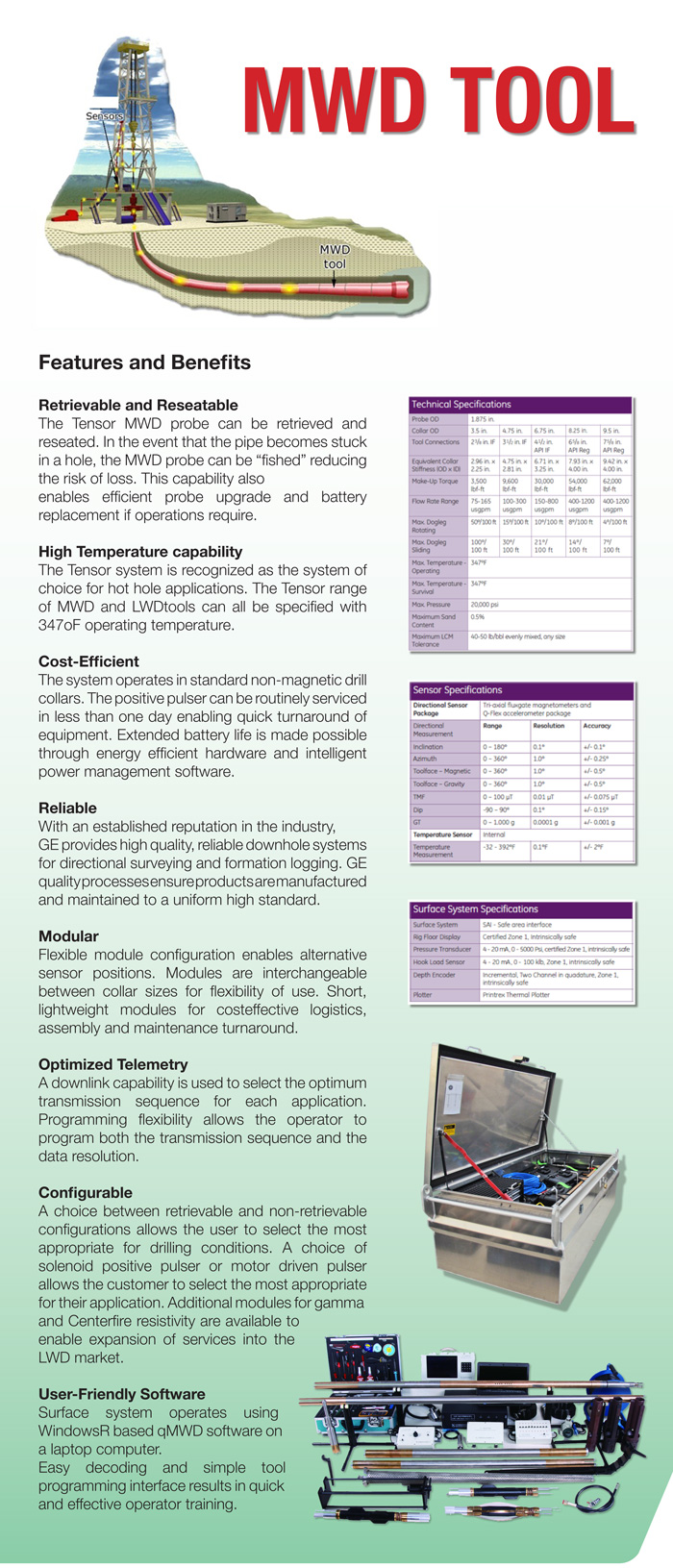

Peralatan Directional Drilling yang dimiliki PDSI meliputi measurement while drilling tools, mud motor, non magnetic drill colar, directional drilling software (compass and well plan), stabilizer, drilling jar, dan tiga unit peralatan MWD yang terdiri dari dua set Tensor MWD dan satu set Electronic Magnetic MWD (EM).
INTEGRATED PROJECT MANAGEMENT (IPM)
PDSI juga mengembangkan jasa semi IPM (Integrated Project Management) yang terdiri dari jasa penyediaan rig dan jasa peralatan penunjang pengeboran lainnya dalam satu manajemen proyek (dengan skema bundling).

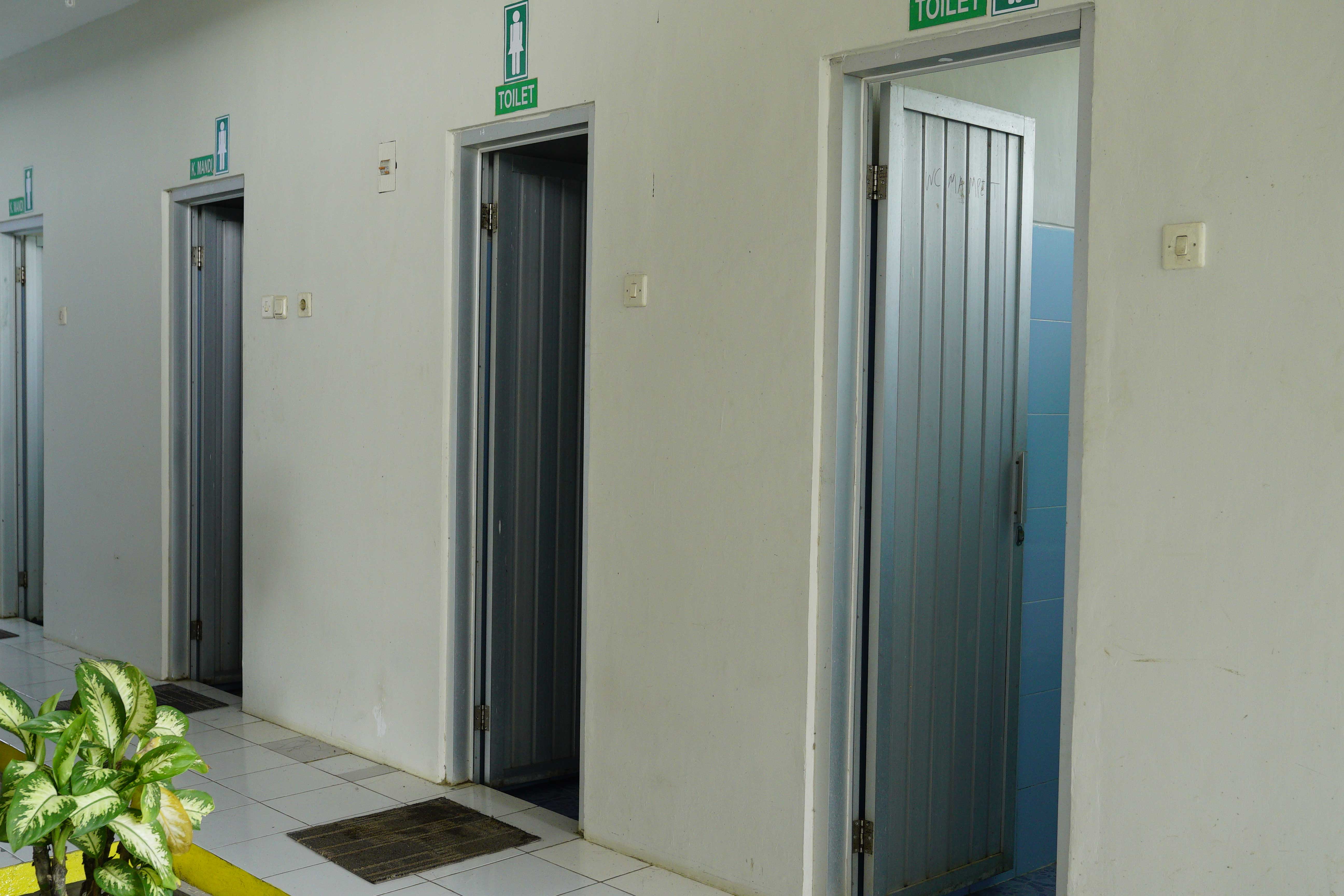

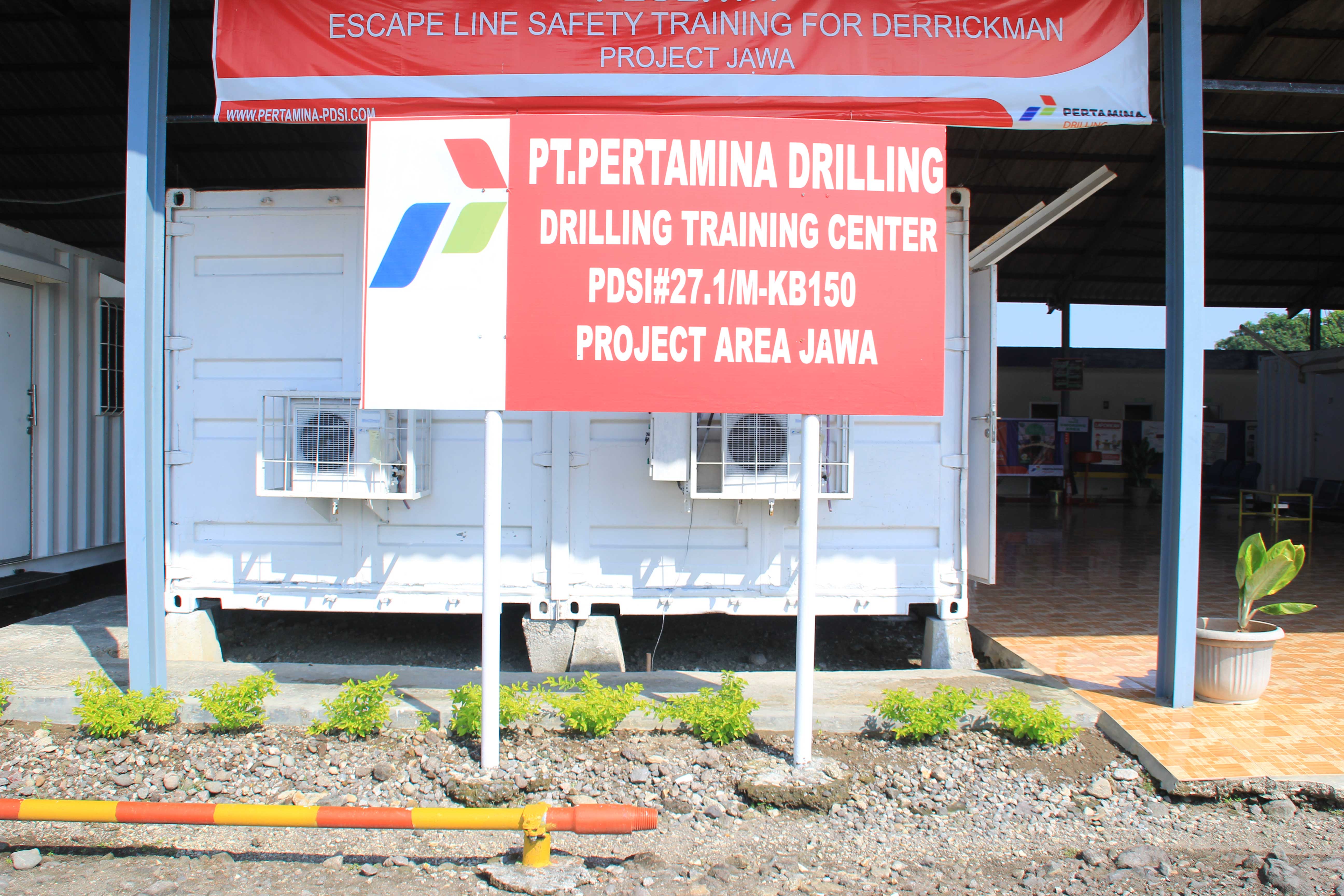

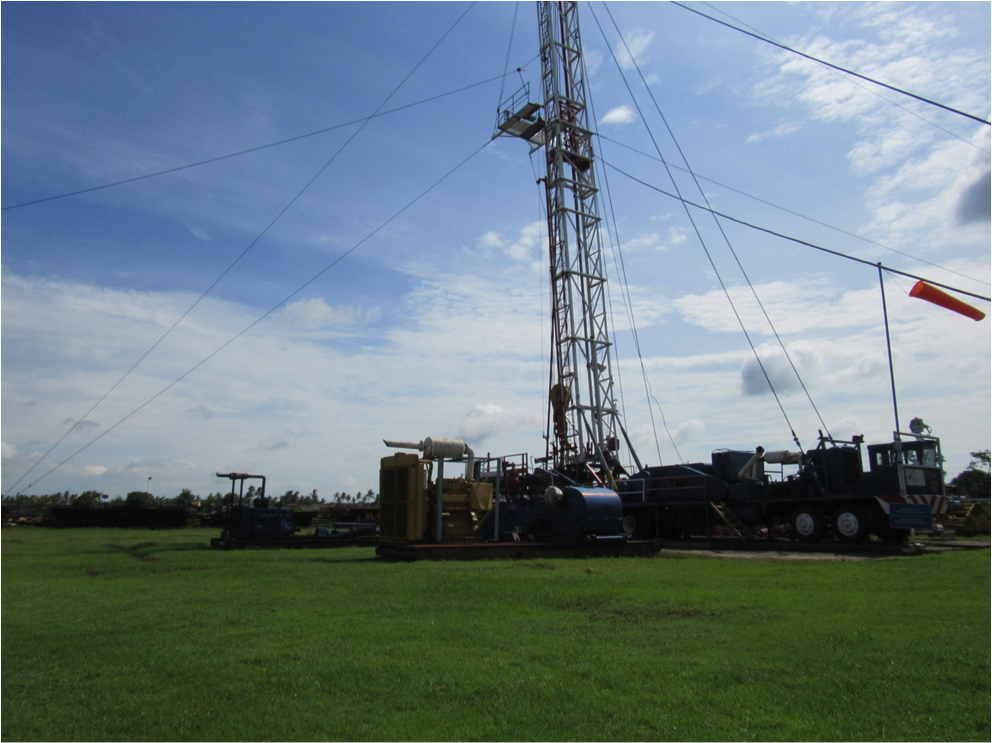

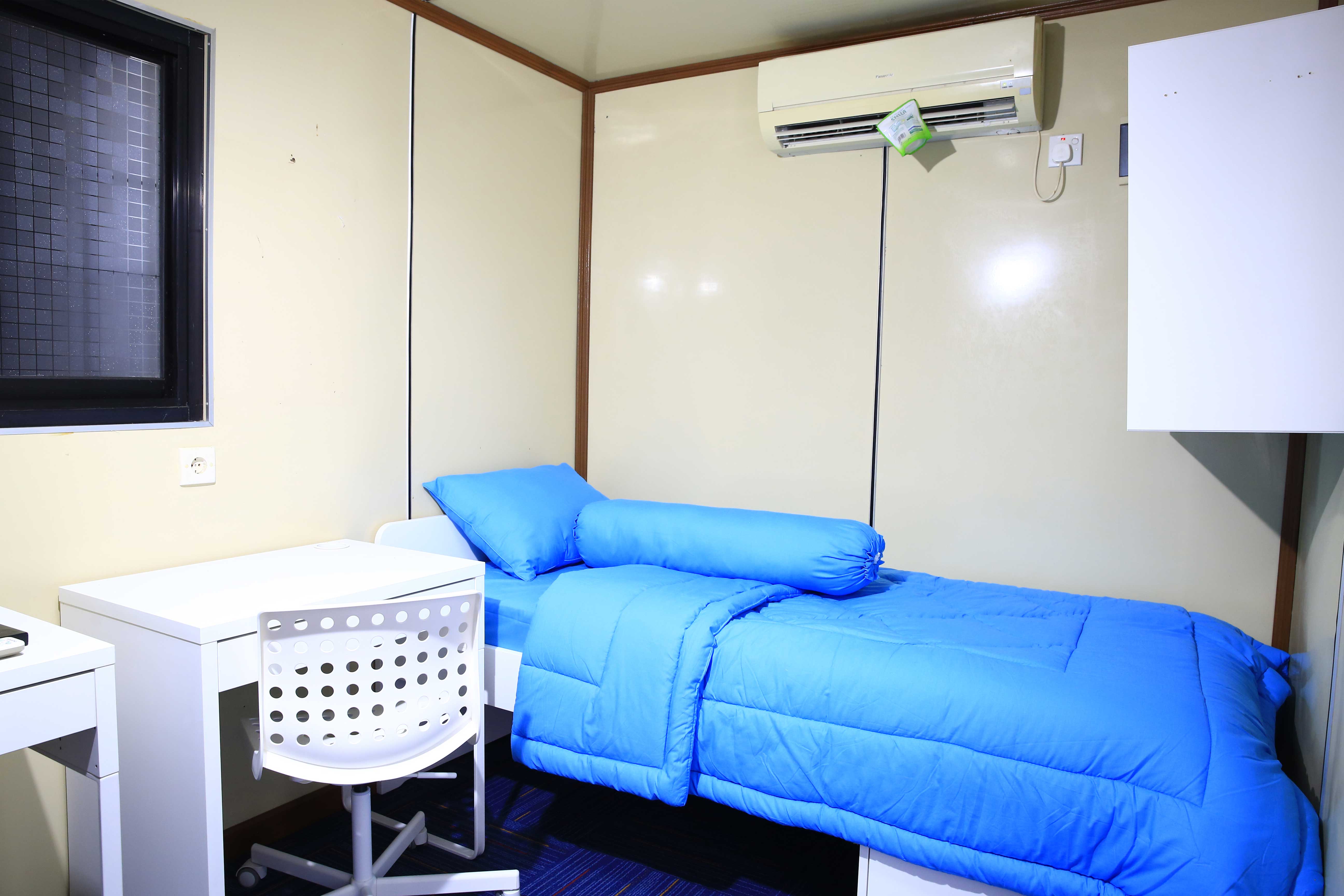

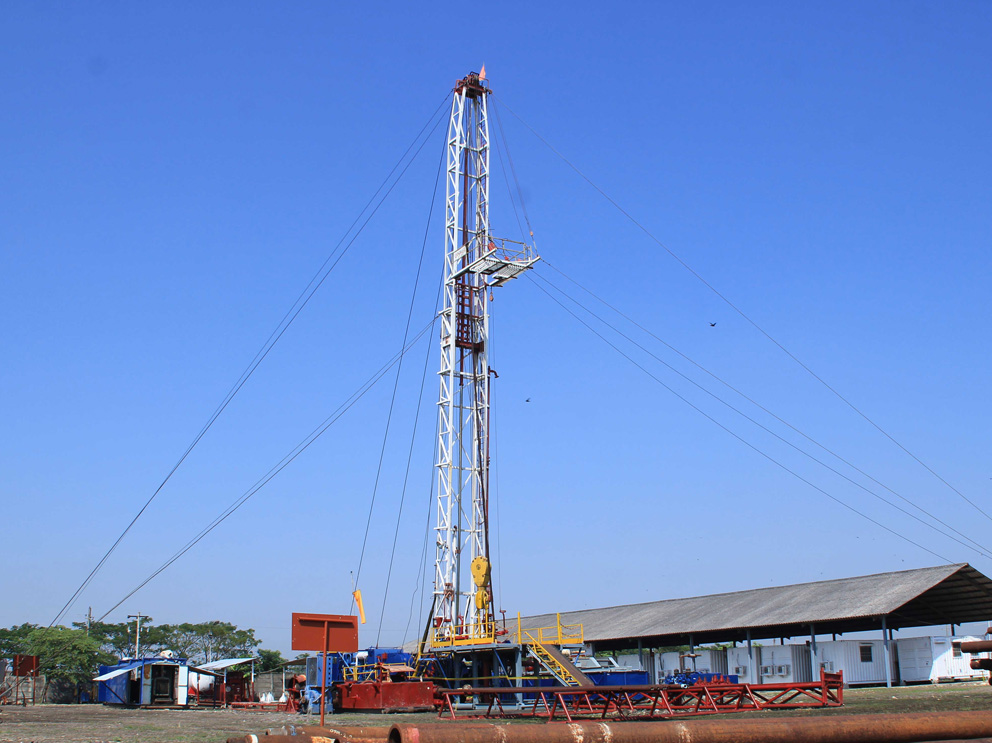

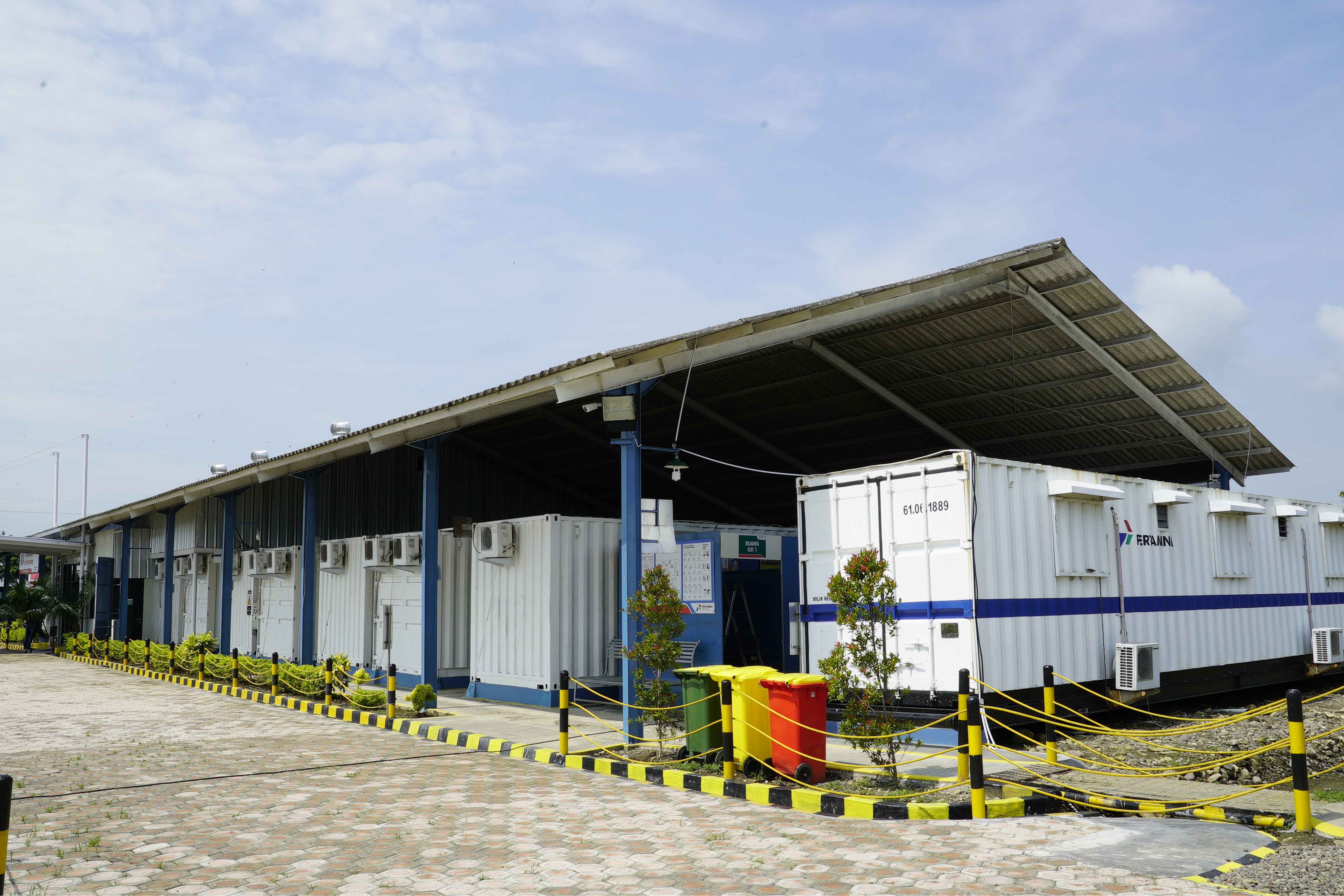

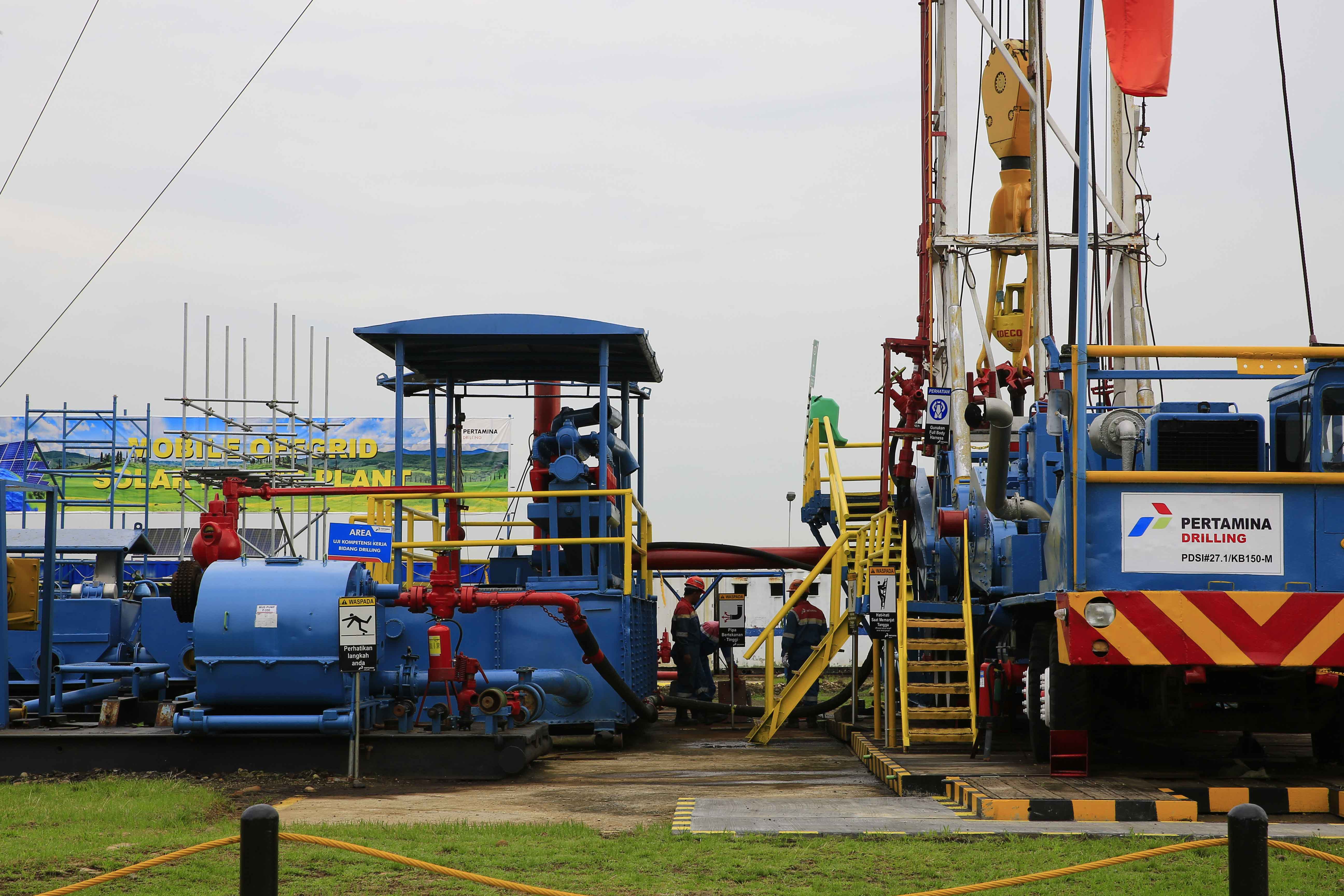

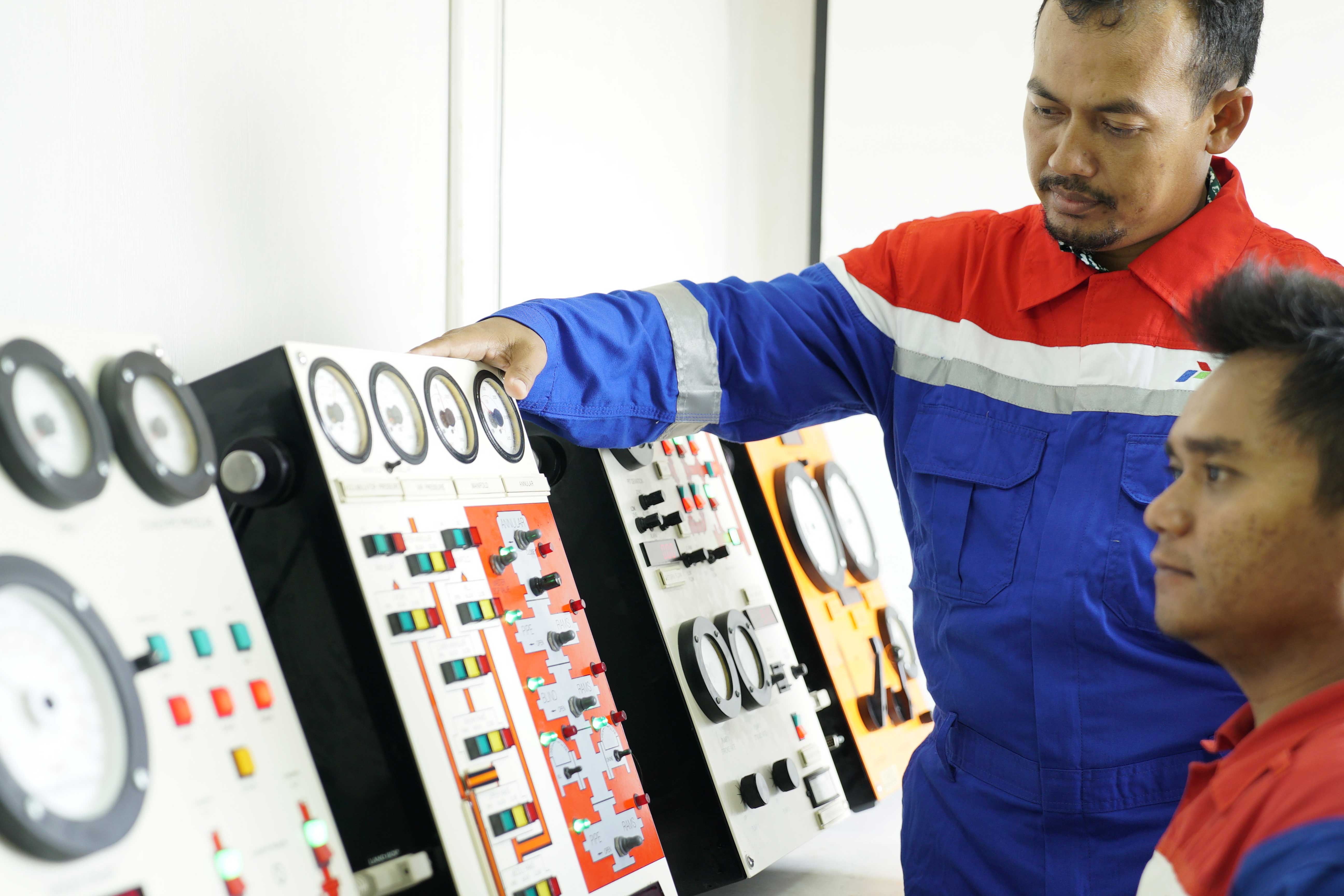

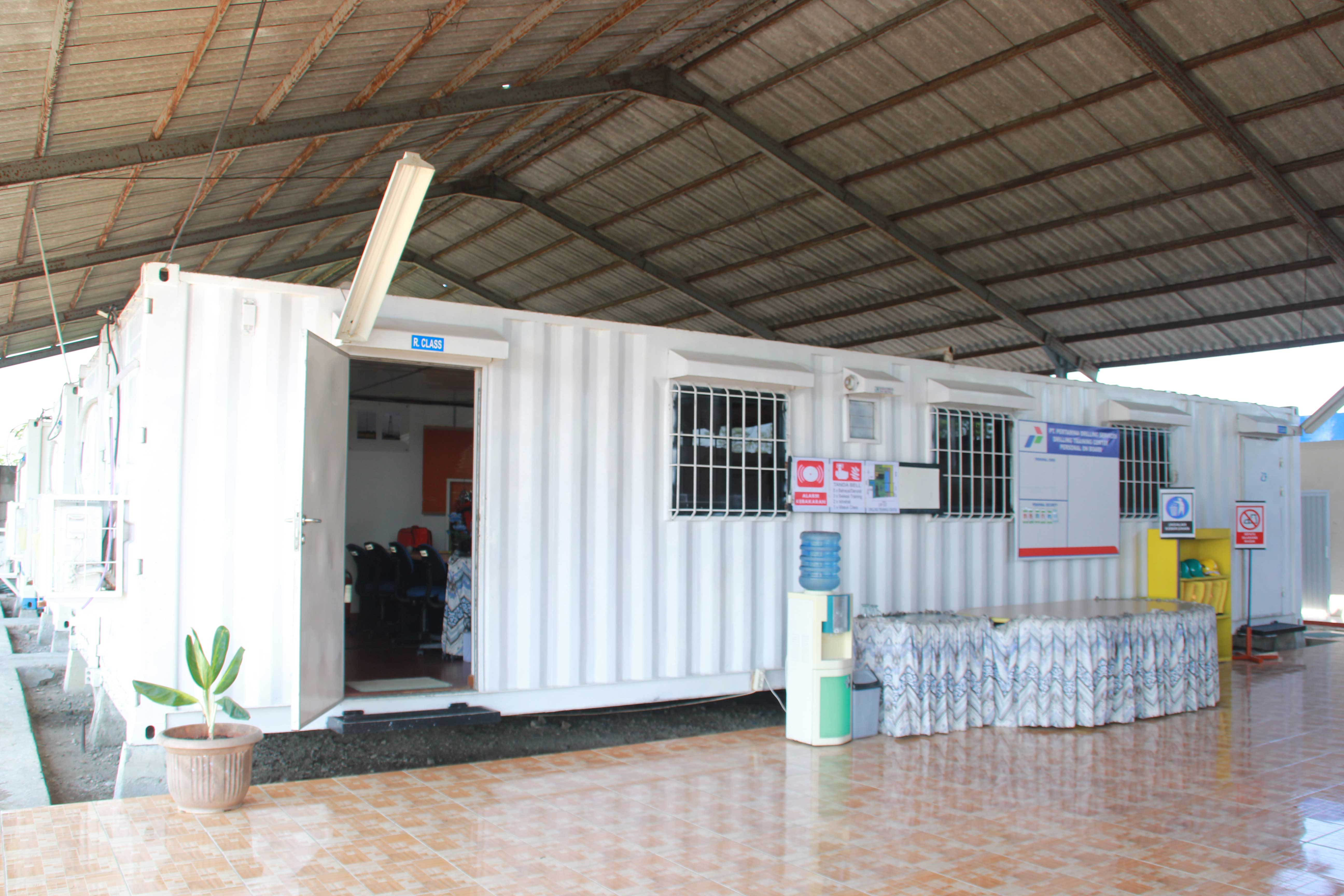

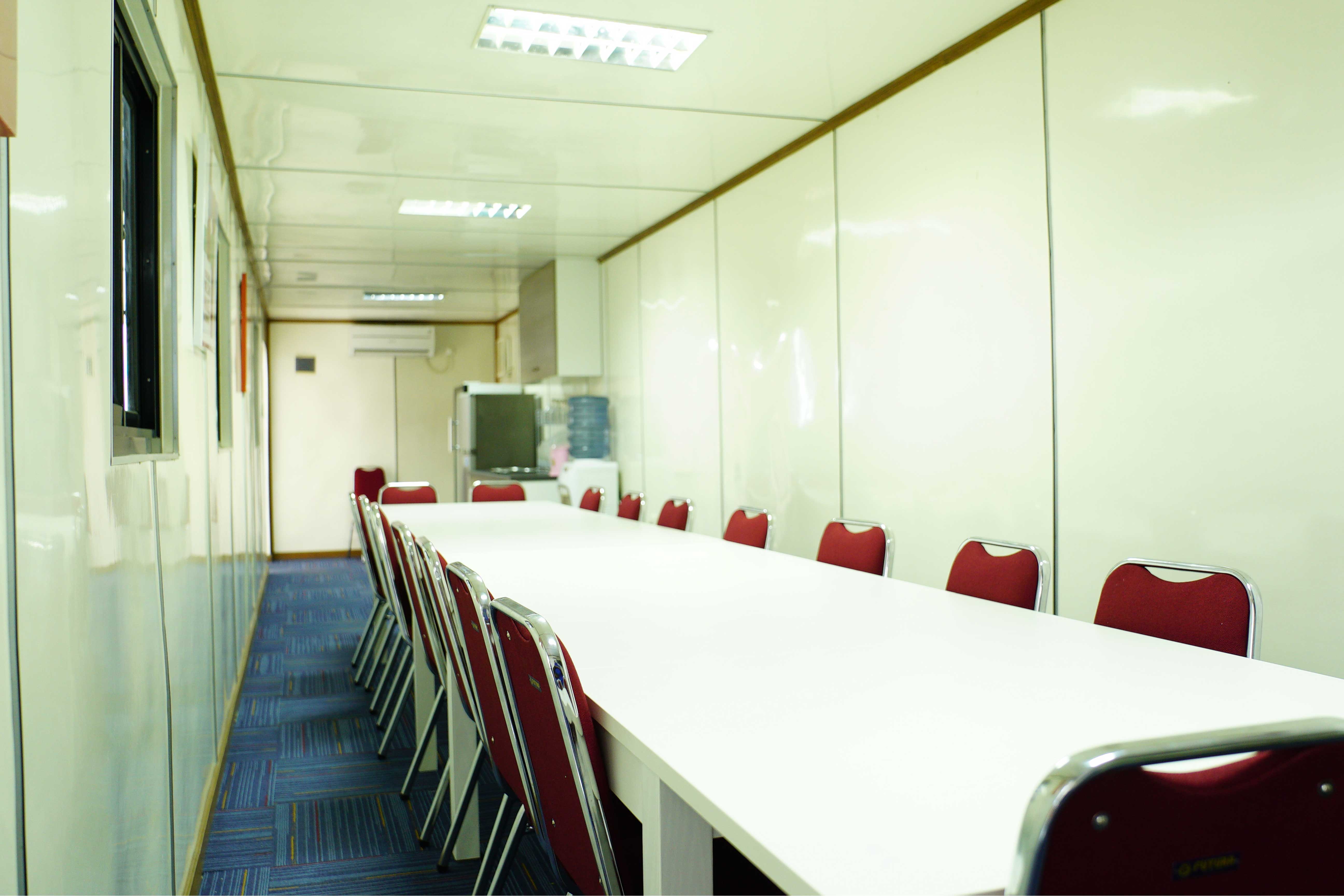

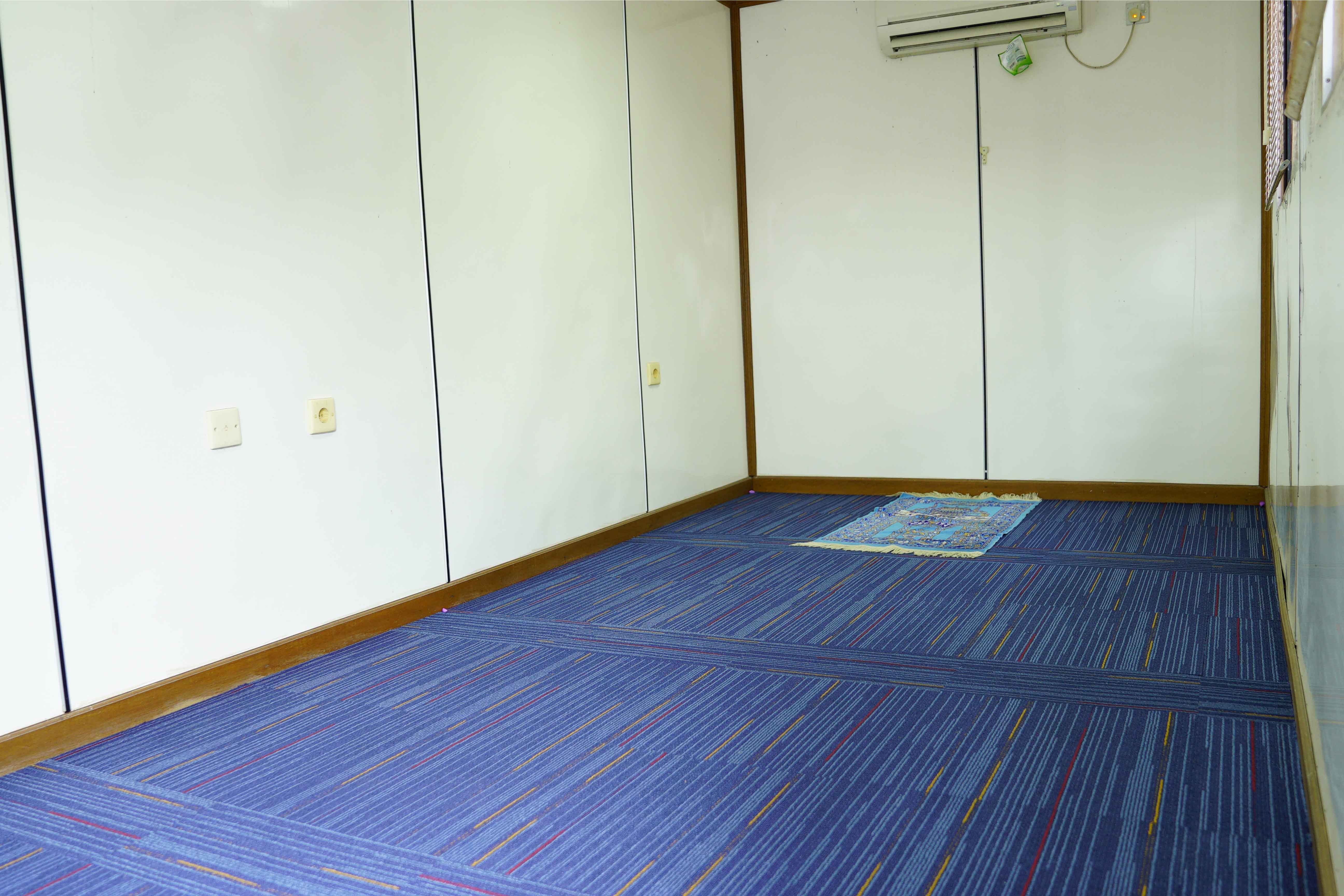

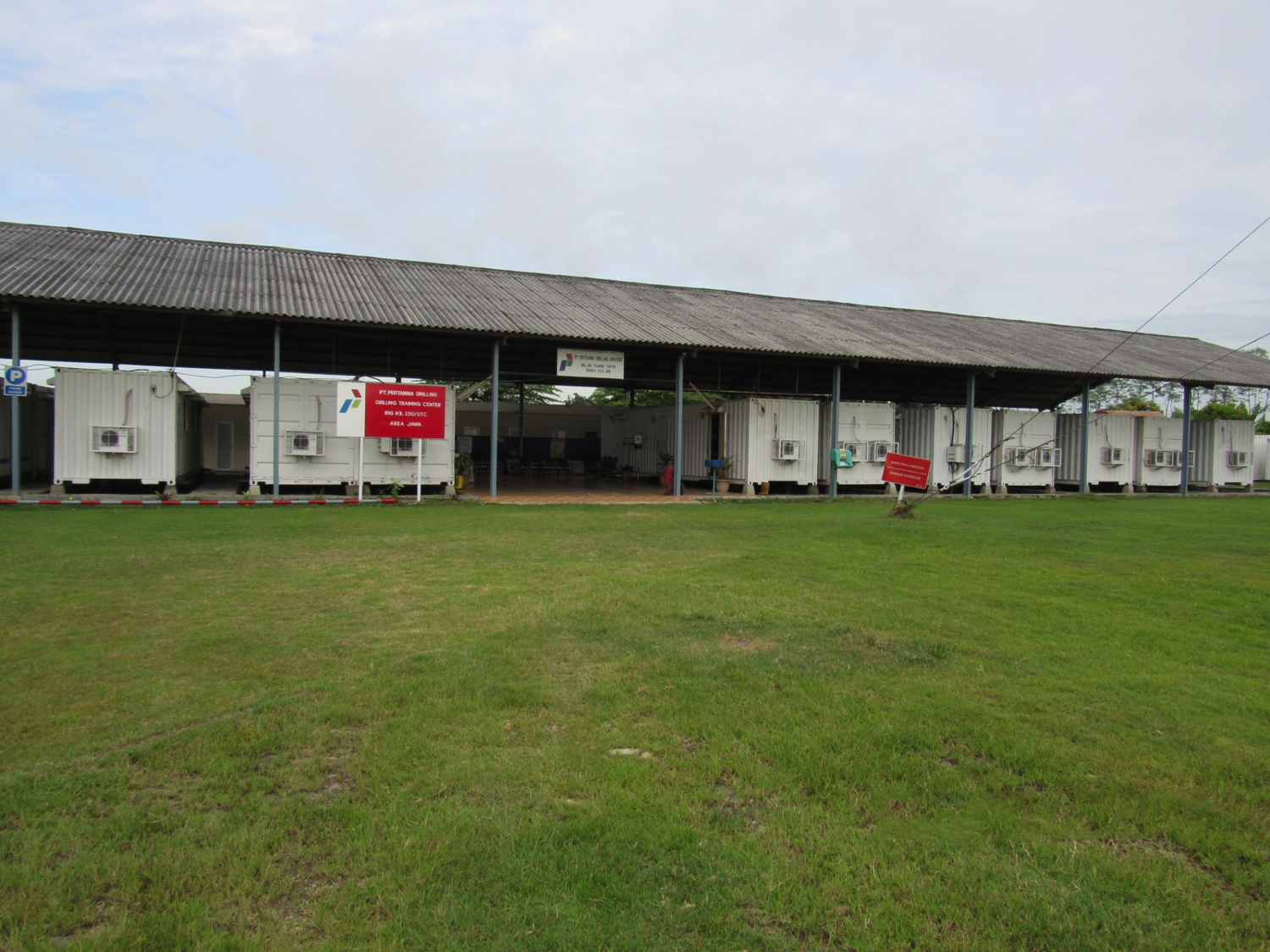

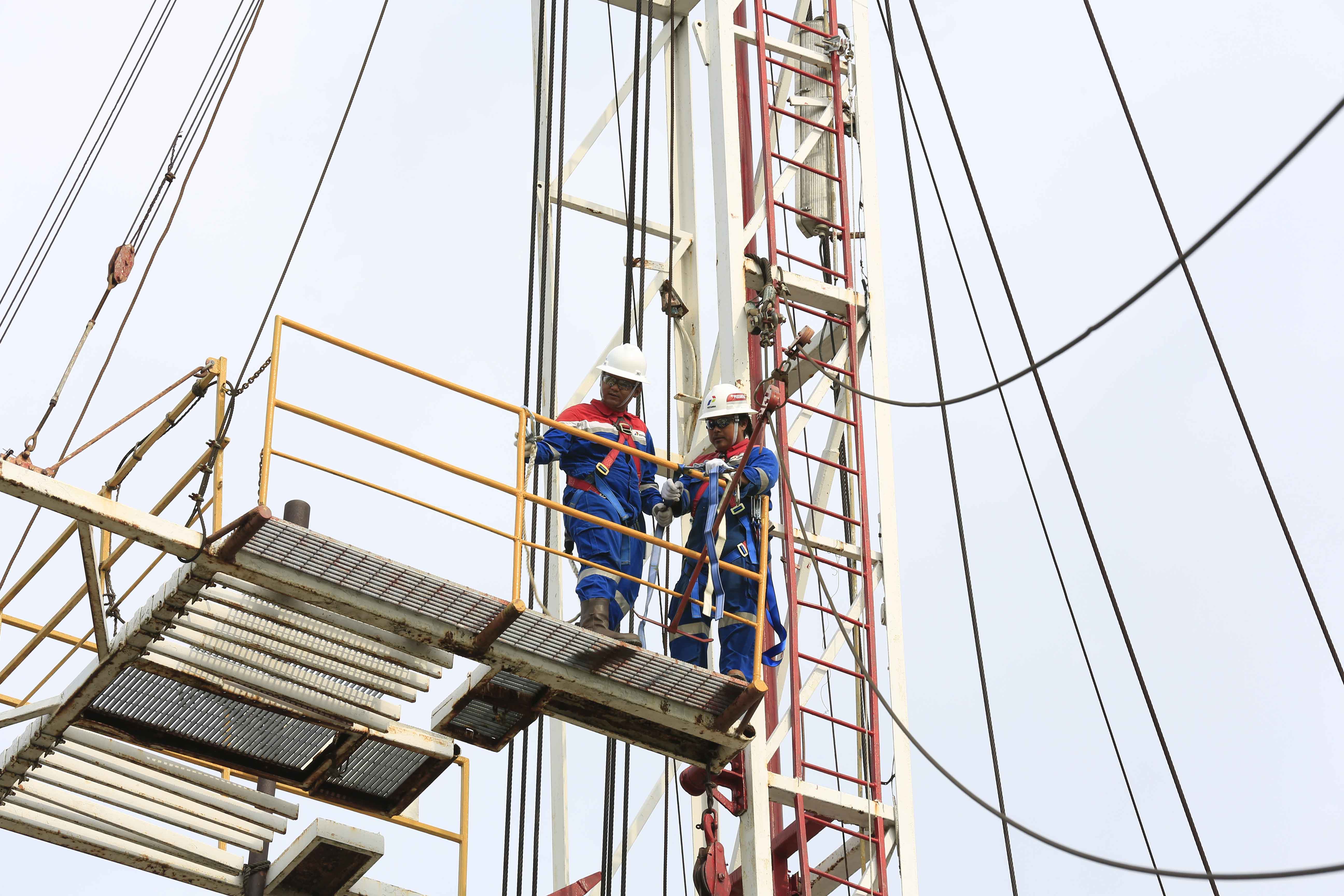

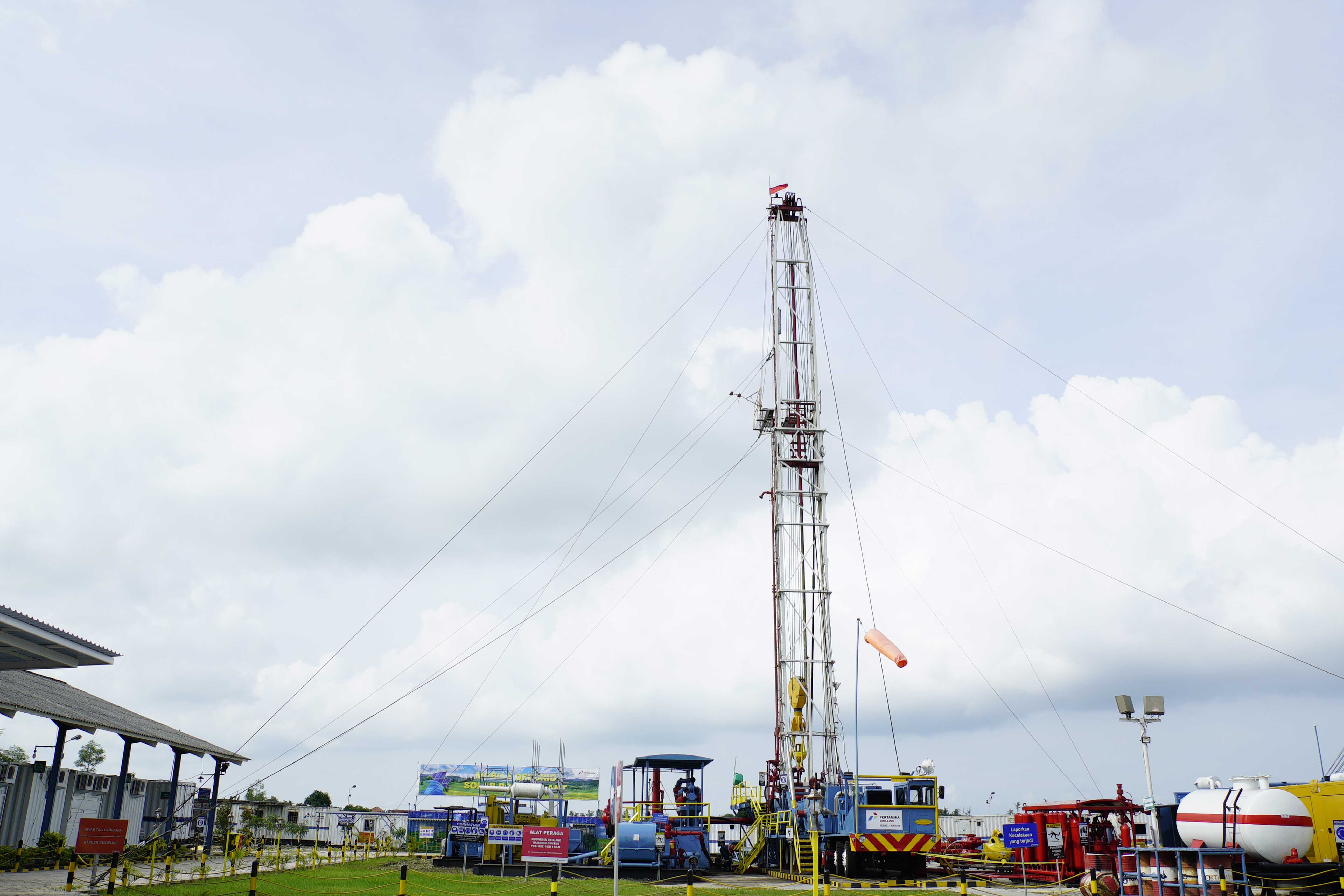

INDONESIA DRILLING TRAINING CENTER (IDTC)
Merupakan training centre yang dimiliki oleh PDSI. Drilling Center ini digunakan bagi pekerja baru untuk OJT (on the job training) sehingga mereka dapat mengenal RIG sebelum terjun ke lapangan. Selain itu, DTC juga sering digunakan untuk melakukan pelatihan-pelatihan baik pelatihan internal PDSI maupun eksternal.
AERATED DRILLING UNIT
SPESIFIKASI AERATED DRILLING EQUIPMENT
Atlas copco compressor
Spec 1350 SCFM/370 PSI, 2015
3 Units
Hurricane Booster
Spec 2700 scfm out, 2500 psi out, 2015
2 Units
Fuel Tank
Capacity: 20 M3 ( 20.000 ltrs ) c/w Fuel line,Valve dan fuel pump,Fuel metering device (Flow meter),Sertifikat calibrasi
1 Unit
Rig up Container
20’ Container for pipes,oil, Spare parts dan Chemical
4 Units
Office Container
20’ Container c/w Office & accesories
1 Unit
Air injection line
C/W By pass valve,Choke valve and Muffler(Silencer)
1 Set
Chemical injection pump
Capacity 6.6 gallon/hr, 5000 psi
3 Units
Air flow meter
Type orifice plate c/w Barton analog chart recorder 3000 psi static 200 inchH2O diff
1 Unit
By-pass manifold
Manifold with by-pass, master and bleed-off valves
1 Unit
13-5/8 Banjo Box
Flow tee spool 3000 psi, flens 5k, with adaptor BOP rig dan flens 10" ansi 900 sepanjang +/- 30 "
1 Unit
13-5/8” Rotating Control Head
Flens 13-5/8", min dinamis press 200 psi c/w adaptor, flens 9" Out to shaker dan adaptor 9" 3000 ke 10" ANSI 150 With single rubber untuk pipa bor 5", inside hole for water cooler, max +/- 38
1 Unit
Data Acquisition System
Dengan protokol WITS system level 0
1 Set
21-1/4” Rotating Control Head
Flens 21-1/4" 2k bagian bawah dan flens 10" ANSI 150 gate valve Menggunakan single rubber untuk pipa bor 5",ketinggian +/- 41"
1 Unit
30” Rotating Control Head c/w Bearing Adaptor
Welded Type at Pipe Conductor Menggunakan single rubber untuk pipa bor 5",ketinggian +/- 41
1 Set
21-1/4” Banjo Box
Flens 21-1/4" Flow tee spool 3000 psi, flens 5k, dengan turunan BOP rig dan flens 10" ansi 900 sepanjang +/- 30”
1 Unit
Isolation Valve
Expanding Wedge gate isolation valve 10" ANSI 900 with Hydrolic Penuematic Operating
1 Unit
High Pressure Blooie Line Spool
10" SCh 80 +/- 1.5 mtr with flens 10" ANSI 900 and 600, 3 ea hole 1" NPT.
1 Unit
Throttle Valve
Wedge gate valve 10" ANSI 600
1 Unit
Bloie Line
10" sch 40, flens ANSI 150 RF
1 Set
Geothermal Separator
Posisi lubang pembuangan bisa disesuaikan melalui slot, dilengkapi dengan 2 buah 10” gate valve ANSI 150
1 Unit
Float Valve and Subs
Standarisasi DS-1 dan CAT 3-5, lengkap dengan sertifikasi serta tahan suhu tinggi dan H2S
4 Sets
Pressure Release Tool
Standarisasi DS-1 dan CAT 3-5, lengkap dengan sertifikasi serta tahan suhu tinggi dan H2S
1 Set
Jet Sub
Standarisasi DS-1 dan CAT 3-5, lengkap dengan sertifikasi dan pilihan nozzle
1 Set
Stripper Rubber
Sesuai untuk pipa bor 5" dan mampu dilalui 6-5/8" tool joints
Chemicals
Foamer, Corrotion Inhibitor, Defoamer

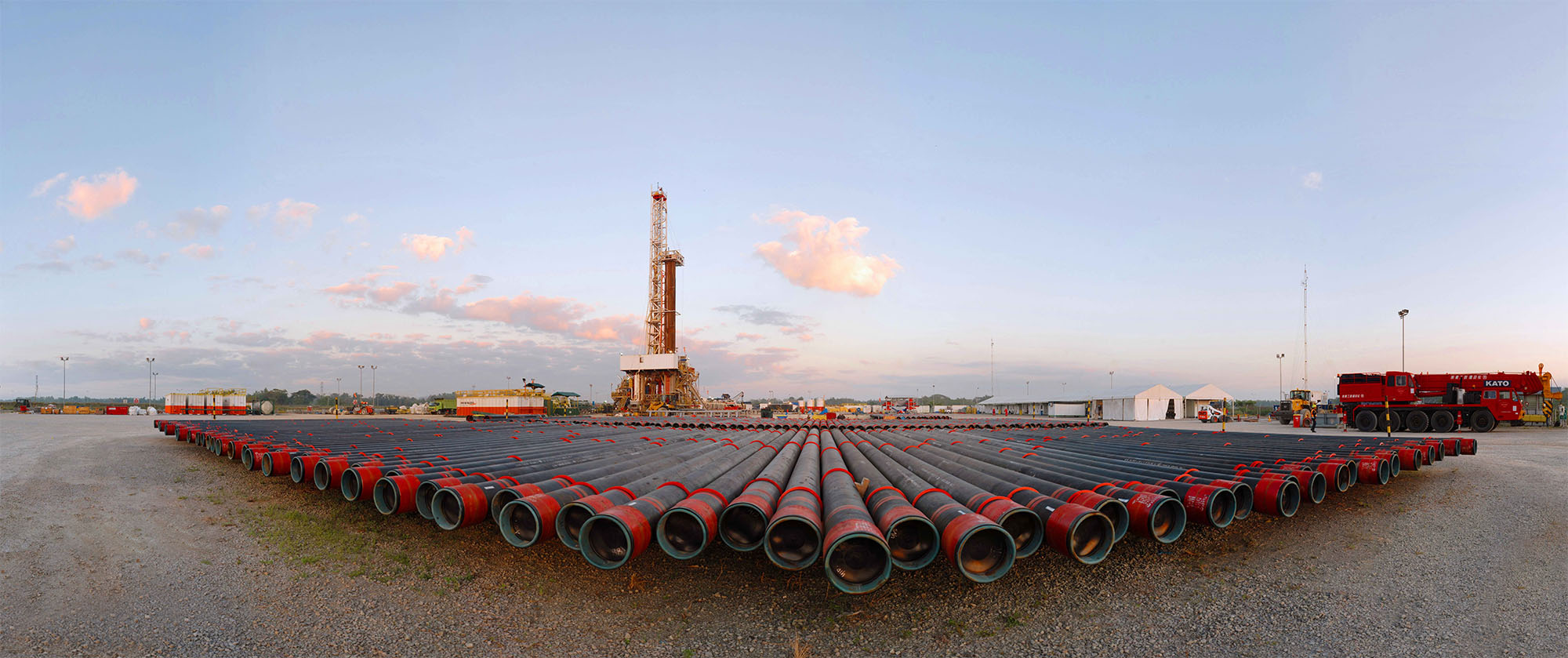

PIPE MANAGEMENT
Salah satu komponen utama Rig Pemboran adalah System Rotary (Rotating System). Kehandalan Rig Pemboran sangat ditentukan oleh sistem rotarynya. Salah satu komponen kritikal di sistem ini adalah drill string. Drill String berfungsi untuk meneruskan putaran ke drilling bit (pahat) yang akan menembus lapisan formasi selain itu drill string juga berfungsi sebagai media alir mud/lumpur pemboran dari permukaan hingga ke dasar lubang. Oleh karena itu kehandalan dari drill string ini sangat diperhatikan.PDSI Pipe Management (PPM) merupakan salah satu terobosan terbaik yang telah diciptakan oleh insan mutu PDSI dalam mempersiapkan kehandalan drill string sesuai strandard DS-1 std Cat.4 dan DS-1 std Cat 3-5, dan menjalankan roda bisnis dengan baik. Beberapa pelayanan jasa yang meliputi:
- - Jasa Rental Tubular Good (Drill Pipe, Drill Collar, HWDP, Cross Over dan peralatan drill string lainnya).
- - Jasa Pemeliharaan dan Inspeksi Tubular good.
- - Jasa Cut & Rethread Tubular Good [coming soon].
Saat ini PPM memiliki lebih dari 5000 Joint tubular good yang handal dan siap untuk digunakan.
